凸輪軸扭轉試驗機參數：
樣式 柜式
試驗機級別 0.5級
最大試驗力 ±500N·m
試驗力分辨率 0.01N·m
精確測量范圍 1%FS-100%FS
試驗力示值相對誤差 ＜±0.5%
試驗力示值重復性誤差 ＜0.5%
扭矩分辨力 1/±300000
扭轉速度控制范圍 0.1°/min～720°/min
試驗機尺寸 約2100*425*1300 mm
外觀 應符合GB/T2611要求
供電電源 220V，50Hz
重量 約700KG
加扭矩方向 正反兩方向
轉角測量范圍 0-365000°
角度分辨率 0.01°
轉角示值相對誤差 ＜±0.5%
轉角示值重復性誤差 ＜ 0.5%
扭轉附具 通用法蘭盤
試驗行程 1200mm

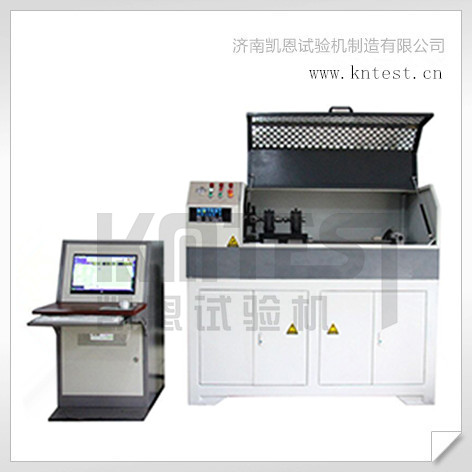

凸輪軸扭轉試驗機采用臥式結構，計算機控制和屏幕顯示，凱恩數字式數據采集控制系統，全數字交流伺服系統組成。采用行星減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸、曲軸、汽車軸、金屬材料、結合件等靜態扭轉力學的性能測試。
